DETALLE DEL ARTÍCULO

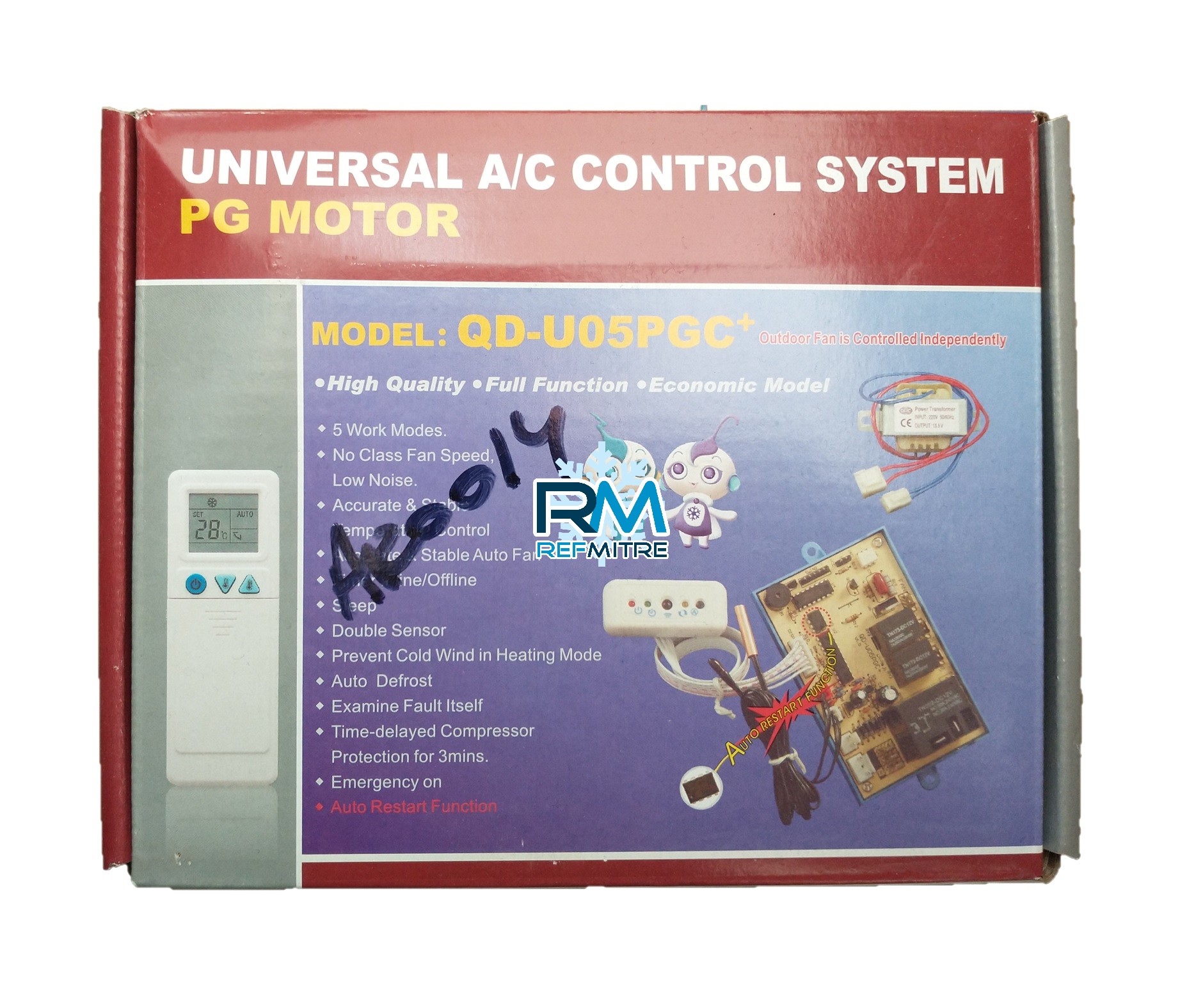

KIT PLAQUETA AA U05PG - COD 5206 U05PG+

- Click para ampliar -

KIT PLAQUETA AA U05PG - COD 5206 U05PG+

Código: AR0014

KIT PLAQUETA AA U05PG - COD 5206 U05PG+

$ 1.565,00

PDF
Disponibilidad
Compartir

Plaqueta Universal para Aires Acondicionados

Modelo ZL-05PG

ESPECIFICACIONES

• Función Auto Re-start. Memoriza la última función requerida. Cuando la alimentación eléctrica vuelve enciende en la última función seteada.
• En modo Calor, el descongelamiento lo hace por diferencia de temperatura entre el aire de entrada y salida de la unidad
• Motor Ventilador Unidad Exterior controlado por la plaqueta para hacer el descongelamiento más eficiente.
• Retardo de 3 minutos para proteger el compresor.
• Modo: auto, frio, dry, ventilación y calor
• Motor Forzador PG (control por pulso)
• En modo calor, anti Aire frió
• Dos sensores de temperatura (retorno y serpentina)
• Control barrido de aire
• Interruptor de emergencia ON/OFF
• Timer
• Función Sueño

INSTALACION DE LA PLAQUETA UNIVERSAL

1) El sensor de temperatura RT1, deberá posicionarse en la entrada de aire de retorno, para verificar la temperatura ambiente. El sensor RT2 deberá colocarse haciendo contacto en el evaporador.
Precaución: RT1 y RT2 deben instalarse correctamente según las indicaciones anteriores y de acuerdo con el diagrama de conexionado adjunto, de modo tal que la plaqueta efectúe correctamente la función de DEFROST (descongelamiento).
2) En equipos de aire acondicionado FRIO SOLO, la salida de la Válvula, del forzador exterior y el sensor RT2 son innecesarios. La salida de la Válvula y del forzador exterior puede dejarse desconectada, al igual que el sensor RT2.
3) Asegúrese que no exista una intensidad de luz muy intensa cercana al sensor infrarrojo, dado que puede causar un mal funcionamiento del mismo.
4) El zócalo del motor paso a paso (Swing) tiene 6 pines. Los dos pines de los extremos corresponden a la masa de la alimentación (12V). El motor paso a paso tiene sólo 5 contactos, por lo cual si el motor gira al revés, se deberá girar el conector de modo de utilizar el otro extremo de 12 V.
5) Se recomienda instalar un fusible de 0,2 A en serie con la alimentación de 220 V de Corriente Alterna (punto A del diagrama de conexiones) Función Auto Re-start (re-encendido): Ante un corte de energía, almacena el modo seteado cuando se reestablece la alimentación eléctrica, el equipo funcionara en el mismo modo. Para un funcionamiento más eficiente del descongelamiento (modo calor) , la plaqueta tiene un conector para la conexión

CONTROL REMOTO

1. Botón ON / OFF: Enciende y apaga el equipo
2. Botón MODE: Cambia las funciones entre frio, calor, auto, deshumidificacion y ventilación.
3. Botón FAN: Cambia la velocidad de ventilación Baja, Media, alta y automático.
4. Botón VANE: Enciende y apaga la función de barrido de aire
5. Botón TIMER: Programa encendido y apagado
6. Botón TEMP: Aumenta o baja la temperatura de seteo
7. Botón CLOCK: Presione el botón CLOCK primero
Luego presione SET para seleccionar los dígitos a cambiar
Luego presione arriba/abajo para el seteo
8. Botón SLEEP: Presionando este botón, el equipo aumentara
2 grados gradualmente y se apagara luego de 8 horas de funcionamiento.
9. Botón LOCK: Bloquea y desbloquea el control
10. Botón RESET: Resetea el control remoto
